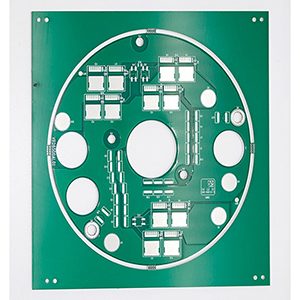

ما هي المواد الشائعة المستخدمة في لوحات الدوائر المطبوعة (PCB)؟

تعد لوحات الدوائر المطبوعة (PCB) مكونًا أساسيًا في الأجهزة الإلكترونية الحديثة. فهي لا تعمل فقط كدعم مادي للمكونات الإلكترونية، بل تعمل أيضًا كحامل رئيسي للربط الكهربائي ونقل الإشارات. مثلشبكة عصبيةفي عالم الإلكترونيات، تربط PCB المكونات المختلفة بكفاءة وموثوقية، لتشكل نظام دوائر كهربائية كامل.

المواد الأساسية

1. ركيزة ورقية فينولية:أكثر المواد الأساسية التقليدية لـ PCB، مصنوعة من ورق مشبع براتنج الفينول. توفر قابلية جيدة للتشغيل الآلي وتكلفة منخفضة، ولكنها تتميز بمقاومة حرارية وخصائص عازلة كهربائية ضعيفة. وهي مناسبة فقط للأجهزة الإلكترونية الاستهلاكية والأجهزة المنزلية ذات متطلبات الأداء الكهربائي المنخفضة والبيئات المعتدلة.
2. ركيزة الألياف الزجاجية الإيبوكسية (FR-4):الأكثر استخدامًا حاليًا، مصنوعة من راتنج الإيبوكسي وقماش الألياف الزجاجية. تتميز بخصائص كهربائية ممتازة وقوة ميكانيكية ومقاومة للحرارة واستقرار كيميائي. يتم استخدام FR-4 على نطاق واسع في الأجهزة الإلكترونية العامة مثل أجهزة الكمبيوتر ومعدات الاتصالات وأنظمة التحكم الصناعية.
3. ركيزة البوليميد:تستخدم طبقة البوليميد كطبقة عازلة، وتوفر مقاومة عالية للحرارة (درجات حرارة عمل مستمرة تزيد عن 260 درجة مئوية)، وخصائص كهربائية ممتازة، وامتصاص منخفض للرطوبة، وقوة ميكانيكية جيدة. تستخدم بشكل أساسي في مجال الفضاء الجوي، والعسكري، وإلكترونيات السيارات، وغيرها من المجالات التي تتطلب موثوقية عالية وبيئات قاسية، بالإضافة إلى الدوائر عالية التردد مثل الميكروويف و RFID.
4. ركيزة الألومنيوم:تستخدم سبائك الألومنيوم كقاعدة، مغطاة بطبقة عازلة كهربائية. تتميز بتبديد حرارة ممتاز، مما يحل بشكل فعال مشكلات إدارة الحرارة في الأجهزة الإلكترونية عالية الطاقة. كما تتميز بقوة ميكانيكية جيدة، ودرع كهرومغناطيسي، ومقاومة معينة للتآكل. تستخدم بشكل شائع في إضاءة LED، ووحدات الطاقة، وإلكترونيات السيارات، ومعدات الصوت، وغيرها من التطبيقات التي تتطلب تبديدًا فعالًا للحرارة.
5. الركيزة النحاسية:تستخدم النحاس عالي النقاء كقاعدة، مع طبقة عازلة مركبة. تتميز ركائز النحاس بموصلية حرارية ممتازة، أعلى بكثير من الألومنيوم، وهي مناسبة بشكل خاص للتطبيقات عالية الطاقة والحرارة مثل مصابيح LED عالية السطوع ووحدات الطاقة والمركبات الكهربائية ومحطات الاتصالات الأساسية. كما أنها توفر قوة ميكانيكية عالية ومقاومة للتآكل، مما يجعلها مناسبة للبيئات القاسية.
6. الركائز المتخصصة:بالنسبة للمنتجات الإلكترونية عالية التردد أو السرعة أو الموثوقية العالية، تُستخدم أيضًا مواد عالية الأداء مثل الركائز الخزفية و PTFE (بولي تترافلوروإيثيلين) لتلبية المتطلبات الكهربائية والبيئية الخاصة.

رقائق النحاس

رقائق النحاس هي المادة الرئيسية للطبقة الموصلة في لوحات الدوائر المطبوعة (PCB) وتنقسم إلى نوعين:

1. رقائق النحاس الإلكتروليتية:يتم إنتاجه كيميائيًا عن طريق ترسيب طبقة نحاسية موحدة على أسطوانة من الفولاذ المقاوم للصدأ، ثم تقشيرها. وهو منخفض التكلفة، ومتوفر بسماكات وأحجام مختلفة، وهو النوع السائد من رقائق النحاس للوحات الدوائر المطبوعة الصلبة.
2. رقائق النحاس المدرفلة:يتم تصنيعه عن طريق درفلة النحاس وتلدينه بشكل متكرر باستخدام طرق فيزيائية. يتميز بمرونة عالية، مما يجعله مناسبًا بشكل خاص للوحات الدوائر المرنة (FPC) والبيئات الديناميكية. سطحه الأملس وحوافه المنخفضة مثالية للتطبيقات عالية التردد والميكروويف، ولكنه أكثر تكلفة، ولديه قوة التصاق أضعف بالركائز، وعرضه محدود.

طبقة العزل

تقع طبقة العزل بين رقائق النحاس والمادة الأساسية، مما يضمن العزل الكهربائي بين الطبقات الموصلة وسلامة الدوائر. تشمل المواد الرئيسية ما يلي:

• راتنج الإيبوكسي:عزل جيد وقوة التصاق عالية، وتكلفة منخفضة، ويستخدم على نطاق واسع في معظم لوحات الدوائر المطبوعة.
• البوليميد:مقاومة ممتازة للحرارة وخصائص كهربائية، مثالي للتطبيقات المتطورة أو عالية التردد أو عالية الحرارة.

الطبقة الواقية

1. قناع اللحام:عادة ما يكون لونه أخضر، ويغطي سطح اللوحة لحماية الدائرة من الدوائر القصيرة، ويحدد مناطق اللحام، ويمنع جسور اللحام، ويحسن دقة اللحام وموثوقية اللوحة.
2. طبقة الطباعة الحريرية:تُستخدم لتمييز مواقع المكونات والمعرفات والتحذيرات وما إلى ذلك. تساعد طبقة الطباعة الحريرية في التجميع والصيانة اللاحقة، مما يساعد المهندسين على تحديد المكونات والمسارات بسرعة.

تشطيب السطح

لتحسين قابلية اللحام ومقاومة الأكسدة والموثوقية، تشمل عمليات تشطيب السطح الشائعة ما يليHASL(تسوية اللحام بالهواء الساخن)ENIG(النيكل غير الكهربائي المغمور بالذهب)،OSP(مواد حافظة للقدرة على اللحام العضوي)، والفضة الغاطسة، حسب احتياجات التطبيق.

لحام

1. لحام من سبائك الرصاص والقصدير:مثل لحام 63Sn-37Pb eutectic، الذي يوفر موصلية جيدة وقابلية للمعالجة ونقطة انصهار منخفضة ووصلات لحام قوية. ومع ذلك، بسبب سمية الرصاص، فإن استخدامه آخذ في الانخفاض لصالح حماية البيئة.
2. لحام خالٍ من الرصاص:نقطة انصهار حوالي 217 درجة مئوية، غير سام وصديق للبيئة، يتطلب معالجة أكثر صرامة، وأصبح الخيار السائد.

مواد صديقة للبيئة ومستدامة

مع تزايد صرامة اللوائح البيئية، تركز صناعة ثنائي الفينيل متعدد الكلور بشكل أكبر على المواد الخالية من الهالوجين والمتوافقة مع RoHS والقابلة لإعادة التدوير، مما يعزز التنمية الخضراء والمستدامة في صناعة الإلكترونيات.

مجالات التطبيق

تستخدم مواد PCB الشائعة على نطاق واسع فيالإلكترونيات الاستهلاكية,أجهزة الاتصالات,التحكم الصناعي,إلكترونيات السيارات,الأجهزة الطبية,المنزل الذكي,إضاءة LED، وغيرها من المجالات. سواء كان ذلك لنماذج أولية لمنتجات جديدة أو إنتاج تجريبي بكميات صغيرة، فإن مواد PCB عالية الجودة هي المفتاح لضمان أداء وموثوقية المنتجات الإلكترونية.
