اختبار تكنولوجيا المعلومات والاتصالات في تصنيع لوحات الدوائر المطبوعة (PCB) لضمان الجودة والموثوقية

نظرة عامة على اختبار الدائرة الداخلية (ICT)

يستخدم اختبار الدائرة الداخلية (ICT) بشكل أساسي لفحص جودة لحام المكونات وحالة التوصيلات الكهربائية وما إذا كانت معلمات كل مكون تفي بمتطلبات التصميم.

مبدأ العمل

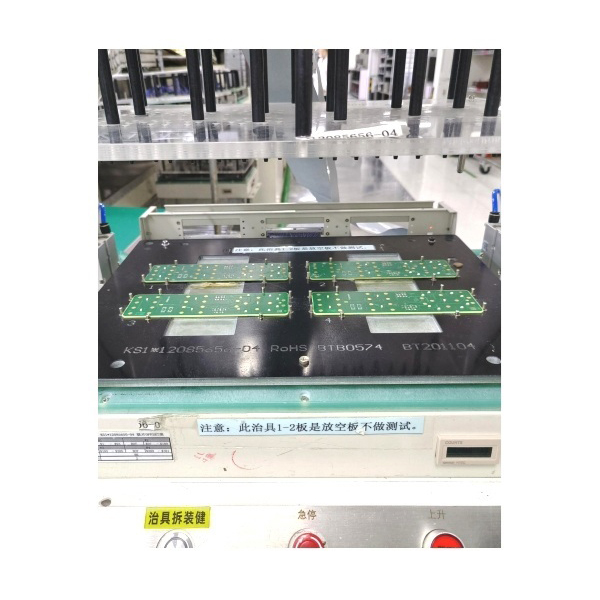

تثبت معدات ICT لوحة PCB على جهاز اختبار (سرير مسامير) وتستخدم مئات أو آلاف من المجسات الزنبركية للتلامس المباشر مع نقاط الاختبار على لوحة الدائرة. يتم التحكم في المعدات بواسطة برنامج، وتقوم تلقائيًا بتطبيق الجهد أو التيار لقياس الخصائص الكهربائية لكل مكون ودائرة، بما في ذلك الدوائر المفتوحة، وقصر الدائرة، والمقاومة، والسعة، والثنائيات، والترانزستورات. وهذا يسمح بالكشف السريع والدقيق عن العيوب في عملية التصنيع والتجميع.

بنود الفحص الرئيسية

• تحقق من وجود المكونات وقطبيتها وقيمتها.
• فحص مشكلات اللحام مثل وصلات اللحام الباردة، وعدم كفاية اللحام، وقصر الدائرة، والدوائر المفتوحة.
• التأكد من أن التوصيلات الوظيفية للوحة الدوائر الكهربائية كاملة وموثوقة.
• قياس المعلمات الكهربائية الفعلية لمختلف المكونات.

المزايا والأهمية

• سرعة اختبار عالية، مناسبة لخطوط الإنتاج الضخمة.
• فحص شامل يغطي معظم الأعطال الكهربائية.
• دقة اختبار عالية، قادرة على اكتشاف العيوب الطفيفة على الفور وتحسين معدل النجاح من المرة الأولى.
• تقليل تكاليف إعادة العمل والإصلاح، مما يعزز موثوقية المنتج ورضا العملاء.

مجالات التطبيق

تستخدم ICT على نطاق واسع في تصنيع مختلف المنتجات الإلكترونية، بما في ذلك الإلكترونيات الاستهلاكية وإلكترونيات السيارات وأجهزة الاتصالات والمعدات الطبية وأنظمة التحكم الصناعية. سواء كانت لوحات أحادية الجانب أو ثنائية الجانب أو متعددة الطبقات، توفر ICT ضمانًا فعالاً وموثوقًا للجودة.

مزايا خدمة ICT لدينا

لدينا معدات اختبار ICT متطورة وفريق هندسي محترف، مما يتيح لنا توفير حلول اختبار ICT مخصصة لتلبية متطلبات الفحص لمختلف المنتجات والعمليات، مما يساعد العملاء على تحسين جودة المنتجات والقدرة التنافسية في السوق.
