تُستخدم الثقوب المارة لربط جميع طبقات لوحة الدوائر المطبوعة

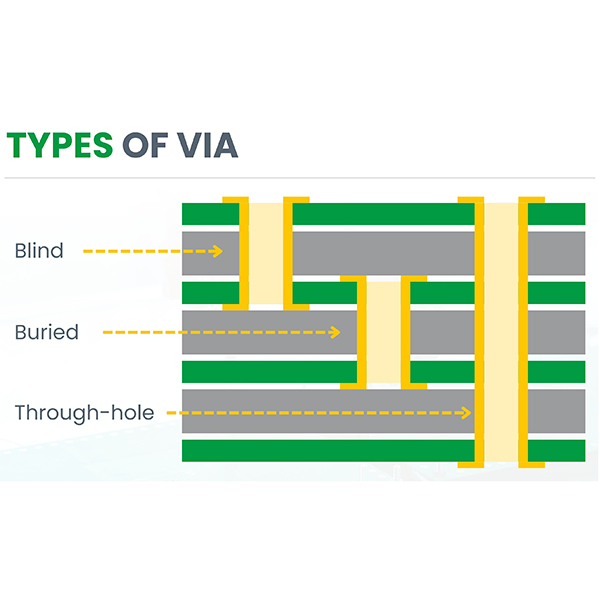

الثقوب المارةهي نوع شائع من هياكل الثقوب في لوحات الدوائر المطبوعة. وهي تشير إلى الثقوب التي تخترق جانبًا من لوحة الدوائر المطبوعة إلى الجانب الآخر، وتستخدم لربط المسارات الموصلة بين الطبقات المختلفة للوحة، كما تعمل كنقاط تثبيت لموصلات المكونات.

الميزات الرئيسية

1. تخترق جميع طبقات اللوحة، وتمتد من الطبقة العليا إلى الطبقة السفلية، مع ظهور طرفيها على سطح اللوحة. الثقب شفاف تمامًا.
2. تُستخدم عادةً لتوصيل المسارات الموصلة بين الطبقات المختلفة للوحة الدوائر ولتركيب أسلاك المكونات.
3. يتم تصنيعها باستخدام عمليات ناضجة، تتضمن عادةً الحفر الميكانيكي أو الحفر بالليزر متبوعًا بالمعدنة (الطلاء الكهربائي) لتحقيق الاستمرارية الكهربائية.

التطبيقات

1. إنشاء اتصالات كهربائية بين طبقات PCB.
2. يسمح بلحام المكونات التقليدية ذات الثقوب (المقاومات والمكثفات والدوائر المتكاملة وغيرها) عن طريق إدخال دبابيس في الثقوب.
3. تستخدم على نطاق واسع في أنواع مختلفة من لوحات الدوائر، خاصة اللوحات ذات الوجهين واللوحات متعددة الطبقات.

المزايا

1. توصيلات آمنة مع أداء كهربائي مستقر وموثوق.
2. عملية تصنيع ناضجة، تكلفة منخفضة، مناسبة للإنتاج الضخم.
3. يسهل التجميع اليدوي والصيانة.
