تجميع الثقوب المارة بما في ذلك إدخال DIP واللحام

المكونات الشائعة القابلة للتوصيل (من خلال الثقب)

تشمل المكونات القابلة للتوصيل (من خلال الثقب) الشائعة، على سبيل المثال لا الحصر، الدوائر المتكاملة المعبأة في DIP، والمكثفات الإلكتروليتية، والمكثفات الخزفية، والمحولات، والمحولات، ومذبذبات الكريستال، والموصلات، وموصلات الدبوس، ومقابس الدبوس، والمرحلات، والصمامات، والمفاتيح، وأجهزة الطاقة مثل TO-220 و TO-92. لا يقتصر إدخال الثقب المار على مكونات DIP (حزمة مزدوجة في خط واحد) فحسب، بل يشمل أيضًا جميع الأجزاء الإلكترونية التي تتطلب إدخال PTH (ثقب مطلي).

عملية التجميع من خلال الثقب

1. التحضير والفرز:وفقًا لقائمة المواد (BOM) وخطة الإنتاج الخاصة بالعميل، يتم تحضير وفرز جميع مكونات الثقب المطلوبة للإدخال.

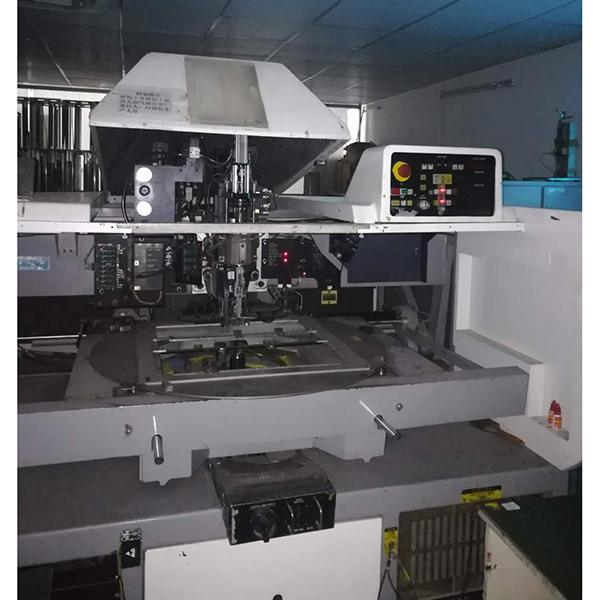

2. الإدخال:يقوم المشغلون أو الآلات الآلية بإدخال المكونات – بما في ذلك رقائق DIP وأجزاء PTH المختلفة – في ثقوب PCB المحددة، مع ضمان الموضع الصحيح والاتجاه والقطبية.
3. تشكيل الرصاص (إذا لزم الأمر):بالنسبة لبعض المكونات، يتم تشكيل الأسلاك مسبقًا لتناسب ثقوب PCB وعملية اللحام بشكل أفضل.
4. الفحص والتصحيح:يتم فحص دقة المكونات المُدرجة، ويتم تصحيح أي أخطاء في الموضع على الفور لضمان جودة التجميع.
5. اللحام:يتم استخدام اللحام الموجي أو اللحام اليدوي لتثبيت أسلاك جميع المكونات المُدرجة بإحكام على وسادات PCB، مما يضمن توصيلات كهربائية موثوقة.
6. تقليم الأسلاك وتنظيفها:يتم قص الأسلاك الزائدة بعد اللحام، وتنظيف بقايا التدفق لتحسين مظهر المنتج وأدائه.

التطبيقات الرئيسية للتجميع من خلال الثقب

يتم استخدام التجميع من خلال الثقب على نطاق واسع في مختلف المنتجات الإلكترونية، خاصة تلك التي تتطلب موثوقية عالية أو طاقة عالية أو سهولة الصيانة. تشمل التطبيقات النموذجية الأجهزة المنزلية (مثل أجهزة التلفزيون والصوت ولوحات التحكم في الغسالات) وأجهزة التحكم الصناعية (اللوحات الأم ووحدات التحكم المنطقية القابلة للبرمجة والمحولات) ومعدات الاتصالات (أجهزة التوجيه والمحولات) وإلكترونيات السيارات (لوحات القيادة ووحدات الطاقة) والأجهزة الطبية وأجهزة الاختبار.

مزايا التجميع من خلال الثقب

• مناسب لرقائق DIP وجميع مكونات الثقب المار، ويدعم مجموعة واسعة من العمليات.
• قوة ميكانيكية عالية ووصلات لحام قوية، مع مقاومة ممتازة للاهتزاز وموثوقية عالية.
• يدعم المكونات عالية الطاقة والكبيرة الحجم لتبديد الحرارة وحمل التيار بشكل أفضل.
• سهولة صيانة واستبدال المكونات المُدرجة، مما يقلل من تكاليف الصيانة.
• عملية ناضجة ومعدات متطورة، مناسبة لمختلف احتياجات تصنيع الإلكترونيات.

الفرق بين التجميع من خلال الثقوب و SMT

يستخدم التجميع من خلال الثقب (PTH) بشكل أساسي للمكونات الأكبر حجمًا أو التي تتطلب متطلبات ميكانيكية، بينما تعد SMT (تقنية التثبيت السطحي) مثالية للتجميعات المصغرة عالية الكثافة وعالية الأتمتة. تتمثل مزايا التجميع من خلال الثقب في الموثوقية العالية وسهولة الإصلاح، بينما توفر SMT المساحة وتحسن كفاءة الإنتاج.

مزايا خدمة التجميع من خلال الثقوب لدينا

لدينا فريق متمرس متخصص في الإدخال واللحام، يدعم العمليات اليدوية والآلية. يمكننا تلبية مجموعة كاملة من المتطلبات بما في ذلك الإدخال واللحام وتقليم الرصاص والتنظيف لجميع مكونات PTH، بما في ذلك على سبيل المثال لا الحصر حزم DIP. يضمن الرقابة الصارمة على الجودة جودة منتجات مستقرة وموثوقة. يمكننا تخصيص معايير العملية والفحص وفقًا لاحتياجات العملاء، مما يوفر خدمات تجميع ثقبية شاملة.
