الطباعة بالاستنسل لتطبيق معجون اللحام بكفاءة

طباعة معجون اللحام

تؤثر جودة طباعة معجون اللحام بشكل مباشر على وضع المكونات اللاحق وموثوقية وصلات اللحام، مما يجعلها عاملاً حاسماً في الجودة الإجمالية للمنتجات الإلكترونية.

مبدأ العمل

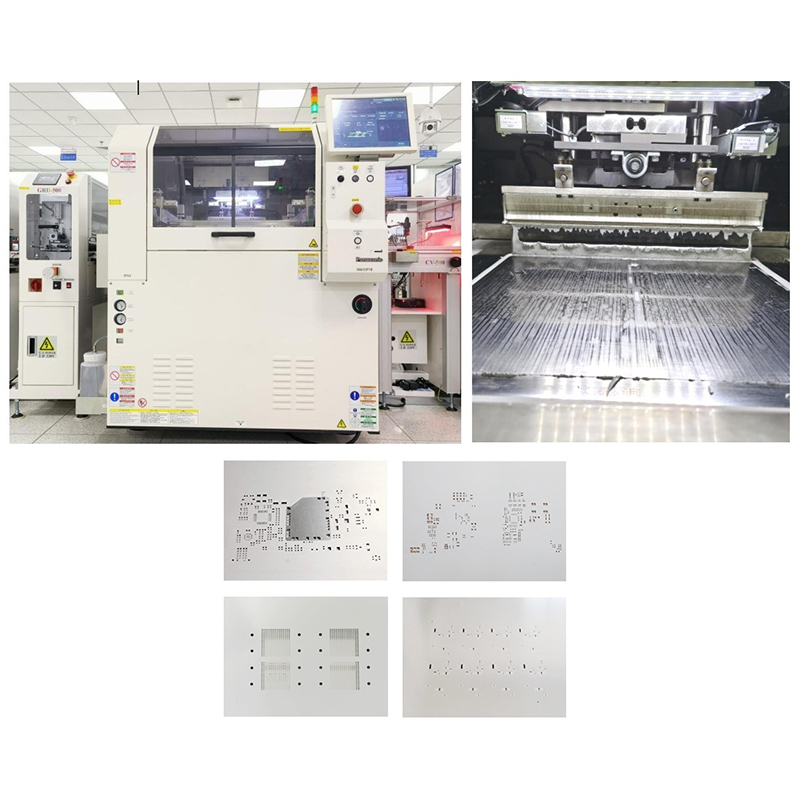

تستخدم طباعة معجون اللحام عادةً طابعة أوتوماتيكية أو يدوية لمحاذاة الاستنسل مع لوحة الدوائر المطبوعة. يتم استخدام ممسحة لتوزيع معجون اللحام بالتساوي على سطح الاستنسل. يمر معجون اللحام عبر فتحات الاستنسل ويتم وضعه بدقة على وسادات لوحة الدوائر المطبوعة. بعد إزالة الاستنسل، يبقى نمط معجون اللحام بشكل أنيق على لوحة الدوائر المطبوعة، مما يجعلها جاهزة لوضع المكونات ولحام إعادة التدفق.

خطوات العملية

1. قم بمحاذاة الاستنسل مع PCB للتأكد من أن كل فتحة تتوافق بدقة مع وسادة.
2. استخدم ممسحة لتوزيع معجون اللحام بالتساوي على الاستنسل.
3. يتم نقل معجون اللحام عبر فتحات الاستنسل إلى وسادات PCB.
4. قم بإزالة الاستنسل وفحص جودة طباعة معجون اللحام.

الأهمية والمزايا

• يضمن التوزيع المتساوي لمعجون اللحام، مما يحسن جودة وصلات اللحام.
• يقلل من العيوب مثل جسور اللحام، وعدم كفاية اللحام، ووصلات اللحام الباردة.
• يدعم تجميع المنتجات الإلكترونية عالية الكثافة والدقة.
• يعزز كفاءة الإنتاج وموثوقية المنتج.

مجالات التطبيق

تستخدم طباعة معجون اللحام على نطاق واسع في تجميع الهواتف المحمولة وأجهزة الكمبيوتر والأجهزة المنزلية وإلكترونيات السيارات والأجهزة الطبية وأنظمة التحكم الصناعية. وهي خطوة لا غنى عنها وهامة في تصنيع الإلكترونيات الحديثة.
