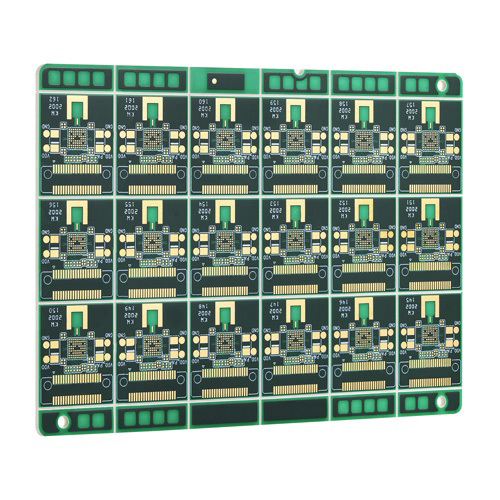

لوحة PCB RF لتطبيقات الاتصالات عالية التردد

لوحة الدوائر المطبوعة RF (RF PCB، لوحة الدوائر المطبوعة بالترددات الراديوية)

لوحة الدوائر المطبوعة RF (RF PCB، لوحة الدوائر المطبوعة بالترددات الراديوية) هي نوع من لوحات الدوائر المطبوعة المصممة والمصنعة خصيصًا لإشارات RF، وتشير عادةً إلى إشارات عالية التردد تتراوح من عشرات الميغاهيرتز إلى عشرات الجيجاهرتز للنقل والمعالجة والتحكم. بالمقارنة مع لوحات الدوائر المطبوعة القياسية، فإن لوحات الدوائر المطبوعة RF لها متطلبات أكثر صرامة في اختيار المواد والتصميم الهيكلي وعمليات التصنيع، بهدف ضمان انخفاض الخسارة والتداخل المنخفض وسلامة الإشارة العالية والتوافق الكهرومغناطيسي الممتاز أثناء نقل الإشارات عالية التردد.

الميزات الرئيسية

• تصميم هيكل متعدد الطبقات:يستخدم هيكل ترابط عالي الكثافة مكون من 8 طبقات لتلبية احتياجات النقل والوقاية المتعددة الطبقات للإشارات RF المعقدة، مما يعزز سلامة الإشارة.
• سمك اللوحة القياسي والنحاس:سمك اللوحة 1.6 مم، مع سمك النحاس للطبقة الداخلية والخارجية 1 أونصة، مما يضمن موصلية ممتازة وقدرة على حمل التيار، ومناسب لنقل الإشارات عالية التردد وعالية التيار RF.
• قدرة معالجة دقيقة:الحد الأدنى لقطر الثقب 0.3 مم، والحد الأدنى لعرض/تباعد الخط 5 مل، مما يدعم تخطيطات المكونات عالية الدقة والكثافة، وهو مثالي للتصميمات المصغرة وعالية التكامل.
• تشطيب سطحي عالي الجودة:يتميز بمعالجة سطحية ENIG (النيكل غير الكهربائي المغمور بالذهب)، مما يحسن موثوقية اللحام ومقاومة الأكسدة، ويضمن أداءً كهربائيًا مستقرًا على المدى الطويل.
• تصفيح هجين معقد:تكمن صعوبة العملية في التصفيح الهجين لعدة مواد، مما يوازن بشكل فعال بين أداء الترددات اللاسلكية والقوة الميكانيكية، وهو مناسب لسيناريوهات تطبيق متنوعة.
• سلامة إشارة ممتازة:يضمن الهيكل متعدد الطبقات والعملية عالية الدقة معًا انخفاض الخسارة والتداخل المنخفض لإشارات التردد اللاسلكي، مما يلبي متطلبات النقل عالية التردد الصارمة.

التطبيقات الرئيسية

• أجهزة NFC (الاتصال قريب المدى)
• وحدات الاتصال اللاسلكي
• أنظمة RFID (تحديد الترددات الراديوية)
• الأجهزة القابلة للارتداء الذكية ومحطات إنترنت الأشياء
• أجهزة اختبار RF عالية الدقة
• منتجات إلكترونية أخرى تعمل بالترددات اللاسلكية وتتطلب ترددات عالية وموثوقية عالية
