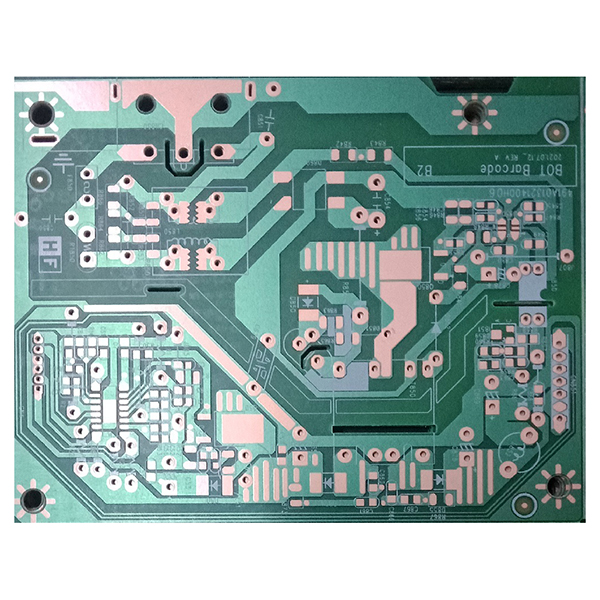

رقائق ورقية مغلفة بورق فينولي مطلي بالنحاس لثنائي الفينيل متعدد الكلور

الرقائق المطلية بالنحاس على أساس الورق الفينولي هي مادة أساسية شائعة تستخدم في لوحات الدوائر المطبوعة (PCBs). وهي مصنوعة من ورق لب الخشب عالي النقاء كأساس، يتم تشريبه بالراتنج الفينولي ثم يتم تصفيحه ومعالجته قبل تغطيته بطبقة من رقائق النحاس الإلكتروليتية. نظرًا لاستخدام الراتنج الفينولي والمواد الورقية في هيكله، فإن هذا النوع من اللوحات عادةً ما يكون منخفض التكلفة، ويتمتع بخصائص ميكانيكية وعزل كهربائي ممتازين، وهو مناسب للإنتاج الضخم للمنتجات الإلكترونية الحساسة من حيث التكلفة.

الهيكل الرئيسي:

1. قاعدة ورقية عازلة:يستخدم ورق لب الخشب عالي النقاء، الذي يتم معالجته من خلال معالجات فيزيائية وكيميائية متعددة لضمان عزل اللوح وقوته الميكانيكية.
2. الراتنج الفينولي:القاعدة الورقية مشبعة بالكامل بالراتنج الفينولي لتعزيز مقاومة الحرارة والرطوبة والاستقرار العام.
3. رقائق النحاس:سطح اللوحة مغطى برقائق نحاسية كهربائية، مما يجعلها ملائمة للحفر اللاحق وتشكيل أنماط الدوائر.

الميزات الرئيسية للرقائق الورقية:

1. تكلفة منخفضة ، مناسبة للإنتاج الضخم ، تساعد في تقليل تكاليف تصنيع المنتج.
2. ثبات أبعاد جيد، انحناء وتشوه منخفضان، لا يتشوه بسهولة حتى بعد الاستخدام طويل الأمد.
3. قابلية تشغيل ممتازة ، سهلة للثقب والحفر والطحن ، مناسبة للإنتاج الآلي.
4. عزل كهربائي جيد، يلبي متطلبات السلامة للمنتجات الإلكترونية العامة.
5. غالبًا ما يتم معالجة السطح بالصنوبري لتحسين قابلية اللحام والتسطيح، ولكن نظرًا لمقاومة الحرارة المحدودة، لا يمكن تشطيبه باستخدام تسوية اللحام بالهواء الساخن (HASL).
6. مادة خفيفة الوزن، ملائمة للنقل والتجميع.

التطبيقات الرئيسية للرقائق الورقية:

1. تستخدم على نطاق واسع في تصنيع لوحات الدوائر المطبوعة للتلفزيونات والمسجلات الصوتية ومعدات الصوت وأجهزة الألعاب والهواتف والأجهزة المنزلية وغيرها من الأجهزة الإلكترونية الاستهلاكية.
2. في السنوات الأخيرة، تستخدم أيضًا في لوحات إمداد الطاقة ودوائر التحكم في أجهزة قياس الذبذبات (CRT) ومعدات التشغيل الآلي للمكاتب (آلات OA) والأجهزة الإلكترونية الأخرى.
3. مناسب للمنتجات الإلكترونية الحساسة من حيث التكلفة والأداء العام والبيئة المعتدلة.

المواصفات الشائعة:

1. سمك القاعدة: 0.8 مم، 1.0 مم، 1.2 مم، 1.5 مم
2. سمك النحاس: 18 ميكرومتر، 25 ميكرومتر
3. حجم اللوحة: 1020 × 1030 مم
