تقنية القطع V-scoring مع تقنية V-groove الانتقائية للوحات PCB

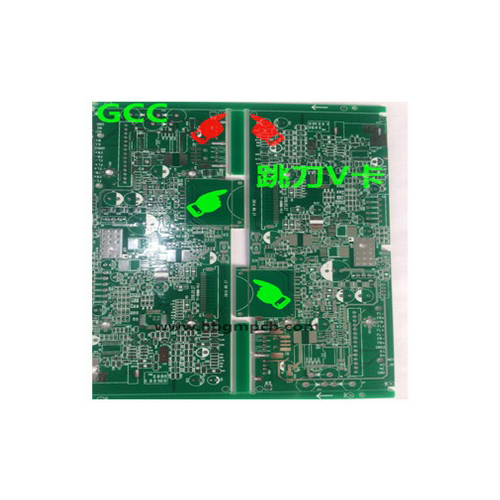

القطع المتقطع على شكل حرف V (لوحة PCB ذات أخدود متقطع على شكل حرف V)

يشير Jump V-scoring، المعروف أيضًا باسم Skip V-groove PCB، إلى عملية القطع على شكل حرف V (V-scoring) في عملية فصل الألواح المطبوعة (PCB)، حيث تتخطى أداة القطع مناطق معينة ولا تقطعها، وتقوم فقط بالقطع في الأماكن التي تحتاج إلى الفصل، بينما تترك المناطق الأخرى دون قطع.

سيناريوهات التطبيق

1. يستخدم عادةً عندما يجب أن تظل مناطق معينة على لوحة واحدة متصلة، أو عندما تتطلب الهياكل الخاصة الحفاظ على قوة الاتصال في تصميم PCB.
2. التطبيقات النموذجية: اللوحات ذات الجسور المتصلة، أو الألواح الجزئية، أو المنتجات الإلكترونية ذات المتطلبات الهيكلية الخاصة.

المزايا

1. تحسن قوة PCB الإجمالية وتساعد على منع الكسر العرضي أثناء النقل أو التجميع.
2. يلبي بمرونة متطلبات الفصل والاتصال المختلفة في مناطق معينة.

مثال

على سبيل المثال، في لوحة مقطعة إلى أجزاء حيث تحتاج معظم المناطق إلى الفصل باستثناء جزء في المنتصف، يمكن استخدام القطع V-scoring — ستقوم أداة القطع V-cut تلقائيًا برفع وتخطي تلك المنطقة دون قطعها.
