حل PCB عالي السرعة لنقل البيانات بسرعة فائقة

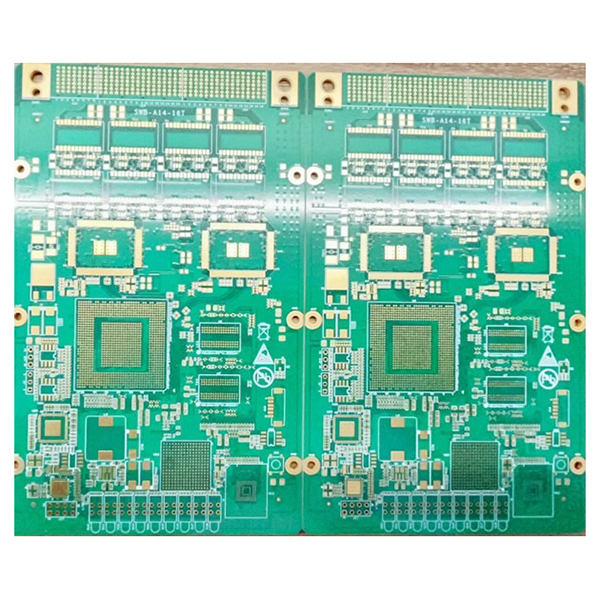

لوحة عالية السرعة (PCB عالية السرعة، لوحة عالية السرعة)

تشير اللوحة عالية السرعة (PCB عالية السرعة، لوحة عالية السرعة) إلى لوحة دوائر مطبوعة (PCB) مصممة ومصنعة خصيصًا لنقل الإشارات عالية السرعة. تم تحسين اللوحات عالية السرعة من حيث الهيكل والمواد والعمليات لضمان سلامة الإشارة والتوافق الكهرومغناطيسي والموثوقية في بيئات نقل البيانات عالية التردد وعريضة النطاق وعالية السرعة.

الميزات الرئيسية

• تصميم عالي الطبقات:تستخدم هيكل توصيل عالي الكثافة مكون من 18 طبقة، يدعم نقل الإشارات المعقدة عالية السرعة والتكامل متعدد الوظائف لتلبية احتياجات تصميم الأنظمة الإلكترونية المتقدمة.
• قدرة عالية جدًا على نسبة العرض إلى الارتفاع:بسمك لوحة نهائي يبلغ 4.0 مم، وقطر ثقب أدنى يبلغ 0.20 مم، ونسبة عرض إلى ارتفاع تصل إلى 20:1، فهي مناسبة للتطبيقات التي تتطلب موثوقية عالية وحمل تيار عالي.
• ركيزة فائقة الجودة:تستخدم مادة Panasonic M6 عالية الأداء، والتي تتميز بخسارة منخفضة وخصائص عازلة ممتازة لضمان نقل إشارات عالية السرعة بشكل مستقر.
• تحكم دقيق في المعاوقة:دقة عالية في التحكم في المعاوقة المميزة، ±7.5٪ لـ ≤50Ω و±5٪ لـ &gt.50Ω، مما يضمن سلامة الإشارة عالية السرعة والتوافق مع مختلف الواجهات عالية السرعة.
• تقنية الحفر الخلفي المتقدمة:تستخدم تقنية الحفر الخلفي على الوجهين، مع طول قصير أقل من 0.08 مم، مما يقلل بشكل فعال من تداخل الإشارات وانعكاسها ويحسن سلامة الإشارات.
• تقنية التوصيل بالراتنج:تستخدم عملية التوصيل بالراتنج لتحسين العزل والقوة الميكانيكية داخل التوصيلات، وهي مناسبة لتصميمات التوجيه عالي الكثافة وتغليف BGA.
• قدرة نقل فائقة السرعة:تدعم معدلات نقل البيانات حتى 64 جيجابت في الثانية، مما يلبي الاحتياجات المستقبلية للربط عالي السرعة وعرض النطاق الترددي الكبير.

التطبيقات الرئيسية

• محطات قاعدة 5G ومعدات الاتصالات عالية السرعة.
• محولات وموجهات عالية السرعة لمراكز البيانات.
• اللوحات الأم للخوادم وأجهزة التخزين عالية الأداء.
• أجهزة معالجة الإشارات عالية السرعة وأجهزة الاختبار.
• أجهزة الشبكات المتطورة والأنظمة الإلكترونية ذات المتطلبات الصارمة للسرعة العالية والموثوقية العالية.
