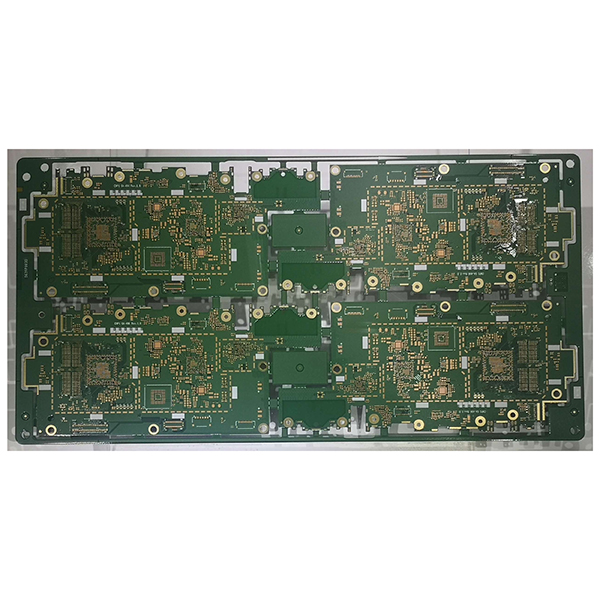

لوحات PCB عالية الكثافة للتوصيل البيني للأجهزة المحمولة وأجهزة إنترنت الأشياء

لوحات HDI، أولوحات التوصيل عالية الكثافة، هي لوحات دوائر مطبوعة تحقق كثافة توجيه عالية من خلال عرض خطوط دقيقة، ومسافات بين الخطوط الدقيقة، وتكنولوجيا الممرات الدقيقة. لوحات HDI هي نوع شائع من لوحات PCB عالية الجودة المستخدمة في المنتجات الإلكترونية الحديثة مثل الهواتف الذكية والأجهزة اللوحية والخوادم عالية الجودة.

الميزات الرئيسية للوحات HDI

1. كثافة توجيه عالية:عادةً ما يكون عرض الخطوط والمسافات أقل من 100 ميكرومتر (4 مل)، مما يتيح توجيهًا أكثر إحكامًا ومسافات أصغر بين المكونات.
2. تقنية Microvia:استخدام مكثف للمسارات الدقيقة العمياء والمسارات المدفونة التي يتم تشكيلها عن طريق الحفر بالليزر لتعزيز كفاءة التوصيل بين الطبقات.
3. هيكل متعدد الطبقات:عادةً ما تكون اللوحات متعددة الطبقات (4 طبقات أو 6 طبقات أو 8 طبقات أو أكثر) تدعم تصميمات الدوائر المعقدة.
4. تصميم رفيع ومضغوط:يتيح تطوير منتجات إلكترونية أخف وزنًا وأرق وأقصر وأصغر حجمًا.

مزايا لوحات HDI

1. تدعم تغليف الرقائق عالية الكثافة والأداء العالي مثل BGA و CSP و QFP.
2. تحسن بشكل كبير من سلامة الإشارة وموثوقيتها مع تقليل تأخير الإشارة والتداخل.
3. يسهل تصنيع منتجات أصغر حجمًا وأخف وزنًا.
4. مثالية للمنتجات الإلكترونية التي تتطلب سرعة عالية وترددًا عاليًا وسلامة إشارة صارمة.

مجالات تطبيق لوحات HDI

1. الهواتف الذكية والأجهزة اللوحية والأجهزة القابلة للارتداء.
2. أجهزة الكمبيوتر المحمولة واللوحات الأم المتطورة.
3. إلكترونيات السيارات والمعدات الطبية.
4. محطات الاتصالات الأساسية، الخوادم، والأجهزة الإلكترونية المتطورة الأخرى.
