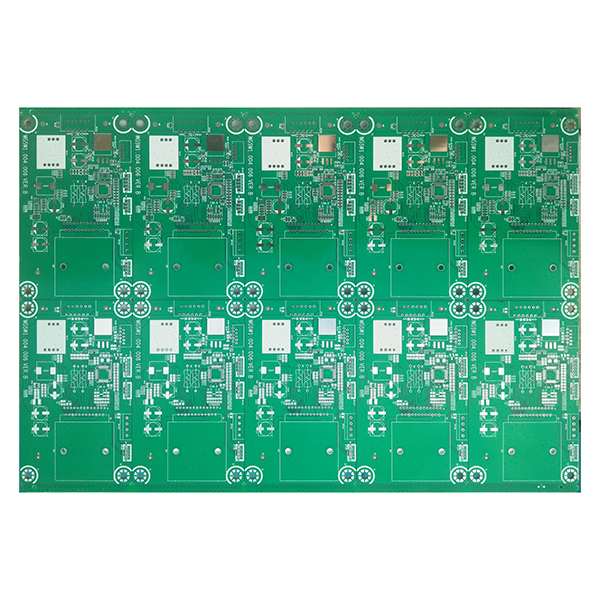

رقائق الألياف الزجاجية FR-4 الإيبوكسية لتطبيقات PCB

نظرة عامة على لوح الألياف الزجاجية FR-4

لوح الألياف الزجاجية FR-4 هو ركيزة لوحات الدوائر المطبوعة (PCB) عالية الأداء مصنوعة من قماش الألياف الزجاجية كمادة تقوية وراتنج الإيبوكسي كمصفوفة، مع رقائق نحاسية مغلفة على السطح. يشير الحرفان “FR” في FR-4 إلى “مثبط للهب”، و”4” هو رمز درجة جودة المادة. تشمل ميزاته الرئيسية قوة ميكانيكية ممتازة، واستقرار الأبعاد، وخصائص عزل كهربائي، ومقاومة اللهب. يستخدم FR-4 على نطاق واسع في تصنيع لوحات الدوائر لمختلف المنتجات الإلكترونية وهو أحد ركائز PCB الأكثر استخدامًا والأكثر شيوعًا اليوم.

الهيكل الرئيسي

1. قاعدة من الألياف الزجاجية:تستخدم قماشًا من الألياف الزجاجية عالي القوة لضمان قوة ميكانيكية ممتازة واستقرار الأبعاد.
2. راتنج الإيبوكسي:يتم تشريب قماش الألياف الزجاجية براتنج إيبوكسي عالي الأداء لتعزيز مقاومة اللوحة للحرارة والعزل والاستقرار العام.
3. رقائق النحاس:السطح مغطى برقائق نحاسية إلكتروليتية عالية النقاء، مما يسهل حفر وتشكيل أنماط دوائر دقيقة.

الميزات الرئيسية للوحات الدوائر FR-4

• ثبات أبعاد ممتاز، معامل تمدد حراري منخفض، ولا يتشوه بسهولة.
• خصائص عازلة فائقة ، مناسبة لنقل الإشارات عالية التردد والسرعة.
• مقاومة حرارية فائقة ، مناسبة للعمليات ذات درجات الحرارة العالية مثل اللحام بإعادة التدفق ، وتدعم التشغيل طويل الأمد في درجات حرارة عالية.
• قوة ميكانيكية عالية، ومقاومة للصدمات والانثناء، ومناسبة لتصنيع لوحات PCB متعددة الطبقات وعالية الكثافة.
• تلطيخ راتنجي ضئيل أثناء الحفر عالي السرعة، مما ينتج عنه جدران ثقوب ناعمة وقابلية معالجة جيدة.
• مقاومة قوية للهب، وتبقى آمنة وموثوقة حتى في درجات الحرارة العالية.
• مقاومة جيدة للرطوبة والمواد الكيميائية، مع عمر خدمة طويل.
• الألوان الأساسية هي الأصفر أو الأبيض بشكل أساسي، مما يسهل التعرف على المنتج وإدارة الجودة.
• متوافق مع مختلف عمليات معالجة الأسطح، مثل HASL (تسوية اللحام بالهواء الساخن) و ENIG (النيكل غير الكهربائي المغمور بالذهب) و OSP (مواد حافظة قابلة للحام عضوي)، مما يلبي متطلبات التجميع المختلفة.

التطبيقات الرئيسية للوحات الدوائر المطبوعة FR-4

• تستخدم على نطاق واسع في تصنيع لوحات الدوائر للهواتف المحمولة وأجهزة الكمبيوتر ومعدات الاختبار ومسجلات الفيديو والأجهزة المنزلية وغيرها من المنتجات الإلكترونية الاستهلاكية.
• تُستخدم في المجالات عالية الموثوقية والأداء مثل المعدات العسكرية وأنظمة التوجيه وإلكترونيات السيارات والفضاء والأدوات الطبية والتحكم الصناعي.
• الركيزة المفضلة للوحات الدوائر المطبوعة متعددة الطبقات وعالية الكثافة وعالية التردد/عالية السرعة، ومناسبة للاتصالات والشبكات والخوادم والأجهزة الإلكترونية الأخرى.
• مناسب للمنتجات الإلكترونية التي تتطلب مقاومة للحرارة والرطوبة ومقاومة للهب وعمر خدمة طويل.

المواصفات العامة

• سمك القاعدة: 0.8 مم، 1.0 مم، 1.2 مم، 1.6 مم، 2.0 مم.
• سمك النحاس: 18 ميكرومتر، 35 ميكرومتر، 70 ميكرومتر.
• حجم اللوحة: 1044 × 1245 مم.
• لون القلب: أصفر، أبيض.
• تشطيبات السطح: HASL، ENIG، OSP.
