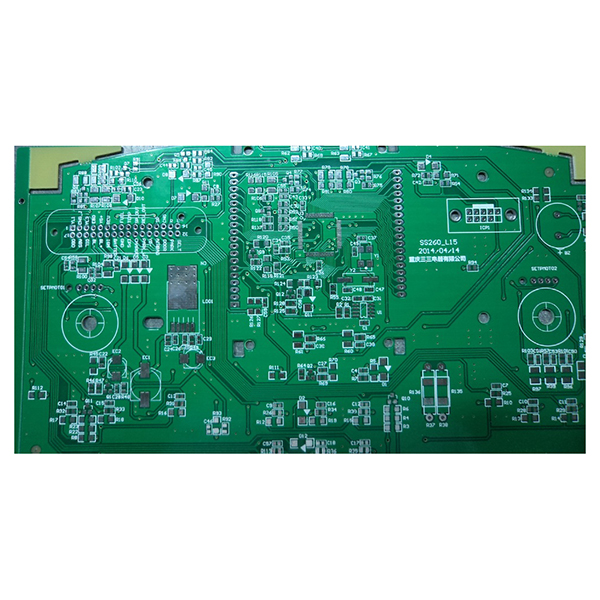

ميزات وتطبيقات لوحات الدوائر المطبوعة CEM-3

CEM-3 مركب مغلف بالنحاس لثنائي الفينيل متعدد الكلور

CEM-3 هو لامينات مركب مطلي بالنحاس يستخدم في لوحات الدوائر المطبوعة (PCBs). يتم تصنيعه عن طريق تقوية قماش الألياف الزجاجية الخالية من القلويات وحصيرة الألياف الزجاجية براتنج الإيبوكسي ثم ضغط رقائق النحاس على السطح. الأداء الكهربائي ومقاومة الحرارة ومقاومة اللهب لـ CEM-3 قابلة للمقارنة بشكل أساسي مع تلك الخاصة بـ FR-4، ولكن قوته الميكانيكية أقل قليلاً ومعامل التمدد الحراري أعلى قليلاً. أبرز ما يميز CEM-3 هو أن قلبه أبيض أو رمادي فاتح بشكل عام، مع سطح أملس يسهل حفره ومعالجته، مما يجعله مناسبًا لتصنيع لوحات الدوائر المطبوعة (PCB) على الوجهين. يستخدم CEM-3 على نطاق واسع في المنتجات الإلكترونية التي تتطلب توازنًا بين الأداء والتكلفة، مثل الأجهزة المنزلية والأجهزة والمقاييس والإلكترونيات الخاصة بالسيارات، إلخ.

السمات الرئيسية لـ CEM-3

• الخصائص الكهربائية مماثلة لـ FR-4.
• موثوقية عالية لـ PTH (مطلي من خلال الثقوب).
• سطح أملس، مع قلب أبيض أو رمادي فاتح في الغالب.
• مقاومة جيدة للهب وعزل جيد.
• سهولة الحفر والتشغيل.
• تكلفة أقل من FR-4، مع فعالية عالية من حيث التكلفة.
• مناسب لتصنيع لوحات PCB ذات الوجهين.

التطبيقات الرئيسية

• الأجهزة والمقاييس.
• أجهزة المعلومات.
• إلكترونيات السيارات.
• أجهزة التحكم الآلية.
• أجهزة الألعاب.
• الأجهزة المنزلية.
• معدات الاتصالات.

المواصفات العامة

• سمك القاعدة: 1.0 مم، 1.5 مم.
• سمك النحاس: 35 ميكرومتر.
• حجم اللوحة: 1044 × 1245 مم.
• تشطيبات السطح: HASL (تسوية اللحام بالهواء الساخن)، ENIG (النيكل غير الكهربائي المغمور بالذهب)، OSP (مواد حافظة للقدرة على اللحام العضوي).
