ثقوب وحواف مزخرفة على لوحة PCB لوحدات WiFi

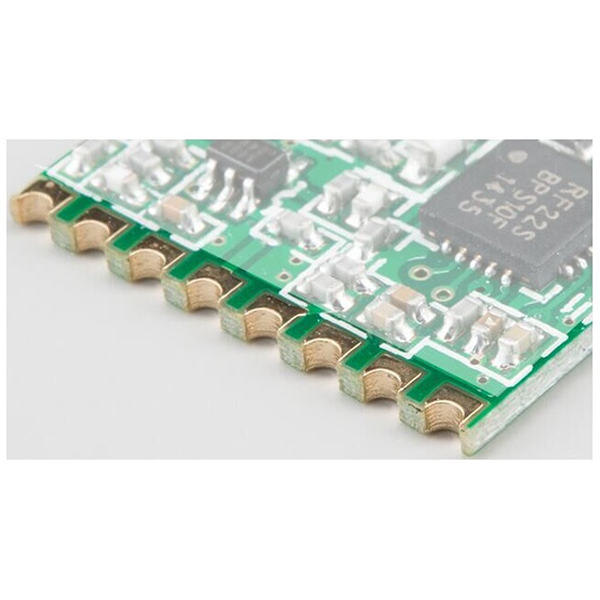

تتميز الثقوب المقوسة PCB، والمعروفة أيضًا باسم لوحات الثقوب النصفية الحافة، تتميز بعملية تصنيع ونوع لوحات يتم فيها إنشاء ثقوب نصف دائرية، وهي في الأساس هياكل نصفية، على طول حواف لوحات الدوائر المطبوعة. ينتج عن هذا التصميم ثقوب تشبه أنصاف الأقمار على طول حواف PCB، وتظهر على شكل صف من الثقوب نصف الدائرية عند النظر إليها من جانب اللوحة.

الميزات الرئيسية

1. الخصائص الهيكلية:يشير نصف الثقب إلى ثقب ممر محفور على طول حافة PCB. بعد القطع، لا يبقى سوى نصف دائرة، مما يخلق تأثير الهلال أو ثقب البرشام.
2. التوصيل الكهربائي:تُستخدم الثقوب النصفية عادةً للتوصيلات الكهربائية. يمكن لحامها مثل الوسادات، مما يسهل التجميع والربط والتصميم المعياري بين اللوحات الصغيرة واللوحات الرئيسية.
3. المظهر الشائع:صف من الثقوب نصف الدائرية المنتظمة الموزعة على طول حافة PCB، والتي تظهر بشكل متكرر في الوحدات اللاسلكية واللوحات الصغيرة للواجهة، إلخ.

التطبيقات

1. يسهل التجميع الملحوم للوحدات الصغيرة أو اللوحات الفرعية باللوحة الرئيسية، مثل وحدات WiFi وBluetooth وGSM وغيرها.
2. يتيح التجميع متعدد اللوحات ويبسط فصل اللوحات، مما يعزز مرونة التجميع والصيانة.
3. يدعم تصميم الواجهة القياسي، مما يسهل الإنتاج المعياري.

المزايا

1. يسهل اللحام القابل للتوصيل والتوصيلات بين اللوحات، مما يعزز كفاءة الإنتاج.
2. هيكل مدمج يوفر المساحة، مثالي للإلكترونيات المصغرة.
3. يدعم التصنيع والصيانة المعيارية للوحدات النمطية المنتجة بكميات كبيرة.
