تربط الثقوب العمياء الطبقة السطحية والطبقات الداخلية

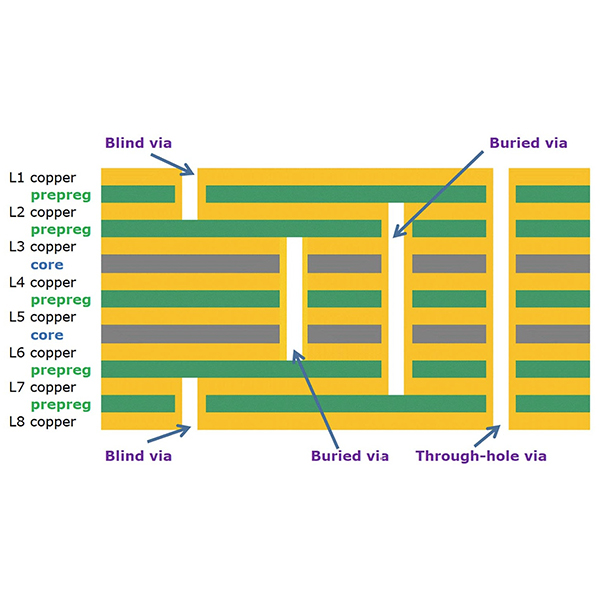

الفتحات العمياءهي بنية ثقوب متخصصة في لوحات الدوائر المطبوعة متعددة الطبقات، وتستخدم بشكل أساسي لربط المسارات بين الطبقة السطحية للوحة (الطبقة الخارجية) والطبقة الداخلية. يقع أحد منافذ الثقوب العمياء على السطح الخارجي للوحة الدوائر المطبوعة، بينما ينتهي المنفذ الآخر على طبقة داخلية من اللوحة، دون اختراق اللوحة بأكملها.

الخصائص الرئيسية للثقوب العمياء

1. طريقة التوصيل:تربط الطبقة السطحية فقط (على سبيل المثال، الطبقة 1 أو الطبقة العليا) بطبقة داخلية، دون عبور جميع الطبقات.
2. المظهر:مرئي من سطح PCB، لكن الثقب لا يمتد إلى الجانب المقابل.
3. تعقيد التصنيع:أكثر تعقيدًا من الثقوب العادية، وتتطلب تقنيات حفر وتلبيس متعددة الطبقات.

تطبيقات الثقوب العمياء

1. تُستخدم في لوحات التوصيل عالية الكثافة (HDI) لزيادة كثافة التوجيه.
2. مناسبة للتصميمات التي تتطلب اتصالات متعددة الطبقات مع توفير المساحة، مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الاتصال وغيرها من الأجهزة الإلكترونية المتطورة.

مزايا الثقوب العمياء

1. توفر مساحة PCB وتعزز كثافة التوجيه.
2. تقصر مسارات نقل الإشارات بشكل فعال، مما يحسن سلامة الإشارات.
3. يسهل التصميمات المصغرة وعالية الأداء.
