الحفر الخلفي لإزالة الأعمدة النحاسية الزائدة من ثقوب PCB

الحفر العكسي في لوحات الدوائرهي عملية تصنيع تستخدم في لوحات الدوائر المطبوعة متعددة الطبقات. والغرض الأساسي منها هو إزالة النحاس الزائد داخل المسارات في مسارات الإشارات عالية السرعة، وبالتالي تعزيز سلامة الإشارة وتقليل التداخل والانعكاسات.

تعريف الحفر الخلفي

أثناء تصنيع لوحات الدوائر المطبوعة، يتم استخدام تقنية الحفر الميكانيكي للحفر من جانب واحد من اللوحة، وإزالة النحاس الموصّل غير المرغوب فيه بين طبقات معينة داخل المسار. تحتفظ هذه العملية بالنحاس الضروري للاتصال فقط. وهي تقضي بشكل فعال على أعمدة النحاس العمياء، مما يمنع انعكاس الإشارة وفقدانها أثناء نقل الإشارات عالية السرعة.

التطبيقات النموذجية للحفر الخلفي

1. نقل الإشارات عالية السرعة وعالية الدقة، مثل الخوادم والمحولات ومجالات اتصالات البيانات.
2. اللوحات متعددة الطبقات، عادةً 8 طبقات أو أكثر، مع زيادة الانتشار في عدد الطبقات الأعلى.
3. تصميمات PCB عالية السرعة تتطلب تحسين سلامة الإشارة وأداء EMI.

مبدأ الحفر الخلفي

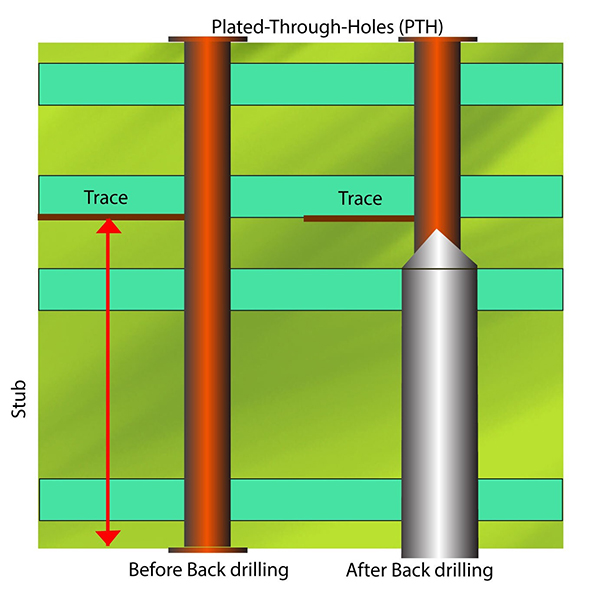

1. في اللوحات متعددة الطبقات، عادةً ما تربط الثقوب الطبقات المختلفة. ومع ذلك، عندما تحتاج الإشارات إلى النقل بين طبقات معينة فقط، تصبح الأجزاء المتبقية من الثقب أعمدة نحاسية زائدة.
2. تتسبب هذه الأعمدة النحاسية الزائدة في انعكاس الإشارات والتداخل، مما يؤدي إلى تدهور جودة الإشارات عالية السرعة.
3. يُزيل الحفر الخلفي النحاس الزائد، ويحتفظ فقط بأجزاء التوصيل الضرورية لتحسين سلامة الإشارة.

خصائص عملية الحفر الخلفي

1. عادةً ما يكون قطر ثقوب الحفر الخلفي أكبر قليلاً من قطر الثقب الأصلي.
2. يتم التحكم في عمق الحفر الخلفي بدقة لمنع اختراق طبقات التوصيل المطلوبة.
3. يتم تنفيذ الحفر الخلفي بشكل عام فقط في المواقع الحرجة للإشارات عالية السرعة.

مزايا الحفر الخلفي

1. يقلل بشكل كبير من انعكاسات الإشارات والتداخل.
2. يعزز سلامة الإشارة ومعدلات الإرسال.
3. يلبي متطلبات تصميم الدوائر للترددات العالية.
