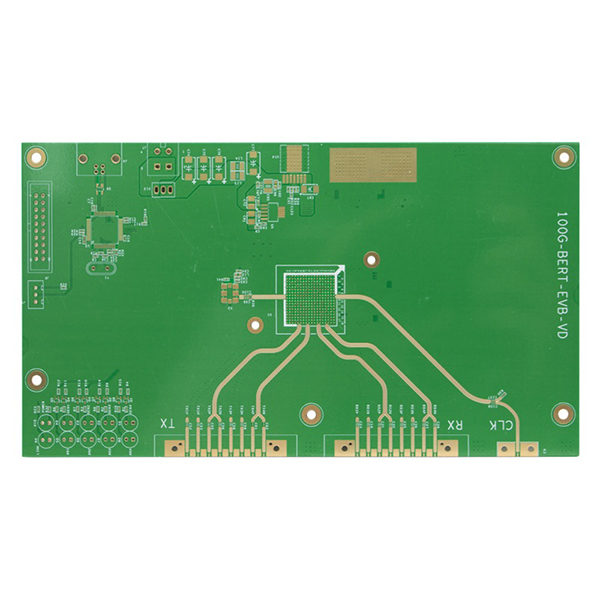

تتميز لوحة PCB RF 5G بأقطار ثقوب صغيرة تصل إلى 0.2 مم وعرض/تباعد خطوط يصل إلى 100/100 ميكرومتر، مما يلبي المتطلبات الصارمة لنقل الإشارات عالية التردد والسرعة. وهي تستخدم على نطاق واسع في اختبار إشارات 5G والمجالات ذات الصلة.
الميزات الرئيسية لتصنيع لوحات PCB RF 5G
- تستخدم مواد RO4350B + TU768 عالية الأداء ذات خصائص تردد عالي ممتازة وفقدان عازل كهربائي منخفض، مما يضمن نقل إشارة مستقر.
- تعمل عملية الضغط الهجين المتقدمة على تحسين قوة الترابط بين الطبقات بشكل فعال وإطالة عمر المنتج.
- يحقق الحفر الميكانيكي الدقيق أقطار ثقوب دنيا تبلغ 0.2 مم، مما يجعله مناسبًا للتجميع عالي الكثافة ولحام المكونات الدقيقة.
- يستخدم السطح عملية ENIG (النيكل غير الكهربائي المغمور بالذهب) ، مما يوفر قابلية لحام ممتازة ومقاومة أكسدة محسنة وقدرة على التكيف مع الظروف المعقدة.
- عرض/تباعد خط أدنى يصل إلى 100/100 ميكرومتر، مما يدعم تصميمات التوجيه عالية السرعة والكثافة.
- اتساق جيد في التصنيع وموثوقية عالية، مناسب للإنتاج الضخم ومتطلبات الاختبار المعقدة.
- طبقات قابلة للتخصيص، وسماكات، ووظائف خاصة وفقًا لاحتياجات العملاء، لتلبية مختلف سيناريوهات التطبيق بمرونة.
التطبيقات الرئيسية
- معدات اختبار إشارة 5G وأنظمة اختبار الترددات اللاسلكية.
- وحدات التردد اللاسلكي لمحطات 5G الأساسية ووحدات الهوائي.
- أجهزة نقل الإشارات عالية السرعة وأجهزة الاتصالات بالموجات الدقيقة.
- محطات الاتصالات اللاسلكية ووحدات الواجهة الأمامية للترددات اللاسلكية.
- الرادار والاتصالات الساتلية وغيرها من المجالات الإلكترونية عالية التردد.
- أجهزة اتصالات وإلكترونيات أخرى ذات متطلبات صارمة للتردد العالي والموثوقية العالية.
