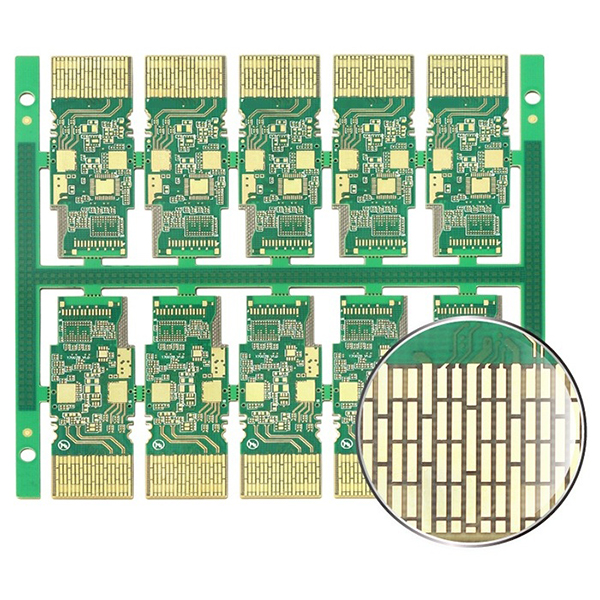

لوحة دوائر مطبوعة من 10 طبقات لوحدة بصرية 400G

نظرة عامة على لوحات الدوائر المطبوعة ذات العشر طبقات

تتضمن لوحات الدوائر المطبوعة ذات العشر طبقات عادةً مجموعات متعددة من طبقات الإشارة وطبقات الطاقة وطبقات التأريض. من خلال هيكل مكدس مصمم جيدًا، توفر هذه اللوحات مساحة توجيه أكبر وأداءً كهربائيًا فائقًا لتصميمات الدوائر المعقدة عالية السرعة وعالية الكثافة.

الميزات الرئيسية للوحات الدوائر المطبوعة ذات العشر طبقات

• تدعم نقل الإشارات بسرعة فائقة تصل إلى 400 جيجابت في الثانية لتلبية احتياجات مراكز البيانات والشبكات عالية السرعة من الجيل التالي.
• تستخدم مكدسًا عالي الكثافة مكونًا من 10 طبقات لتحسين سلامة الإشارة وتوزيع الطاقة.
• تستخدم مواد M6 (R-5775) عالية الأداء لضمان الموثوقية وانخفاض الخسارة في البيئات عالية التردد.
• تضمن الدقة العالية في السماكة في منطقة الأصابع الذهبية وملف التوصيل إدخال الوحدة وتوصيلها بشكل مستقر.
• تجمع المعالجة السطحية بين ENEPIG (النيكل والبلاديوم والذهب غير الكهربائي) والطلاء بالذهب الصلب، مما يوفر مقاومة ممتازة للتلامس والتآكل.
• يعمل التصميم الحراري الفريد للكتلة النحاسية المدمجة على تحسين إدارة الحرارة بشكل فعال لظروف العمل عالية الطاقة.

التطبيقات الرئيسية للوحات الدوائر الكهربائية ذات العشر طبقات

• مناسبة للوحدات البصرية 400G ومنتجات التوصيل البيني عالية السرعة القياسية QSFP-DD.
• تستخدم على نطاق واسع في مراكز البيانات ومحولات الشبكات عالية السرعة وأجهزة التوجيه والمجالات المماثلة.
• تُستخدم في البنية التحتية للاتصالات وأنظمة النقل البصري من الجيل التالي.
• مثالية للمعدات الإلكترونية الصناعية والاتصالات التي تتطلب ترددًا عاليًا وسرعة عالية وموثوقية عالية.

المواصفات

• عدد الطبقات:10
• طراز المنتج:400 جيجابت في الثانية QSFP-DD
• المادةM6، R-5775
• تفاوت السماكة النهائية (منطقة الأصابع الذهبية):1.0±0.075 مم
• تفاوت ملف التوصيل:±0.05 مم
• انخفاض الثقب:أقل من 15μm
• معالجة السطح:ENEPIG + طلاء ذهبي صلب
• التصميم الحراري:كتلة نحاسية مدمجة
